Fundamentos del lenguaje Verilog¶

En esta sección se cubren los principales fundamentos del lenguaje de descripción de hardware Verilog.

Módulos¶

Un módulo en Verilog es un bloque de código que ejecuta cierta funcionalidad. Un módulo puede contener una instancia de otro módulo, y el módulo de nivel superior puede comunicarse con los módulos de nivel inferior a través de sus puertos de entrada y salida.

Los módulos se definen entre las keywords module y endmodule. El nombre del módulo se coloca inmediatemente después de module y además se pueden definir sus puertos, de la siguiente manera:

module <nombre> (a, b, c, d);
    input a, b;
    output c, d;
    // Contenido del modulo
endmodule

Cada puerto (a, b, c, d) debe ser definido como una entrada o salida, según corresponda.

Tipos de Dato¶

Los tipos de dato en Verilog buscan representar elementos de almacenamiento, como los bits en un flip-flop, o elementos de transmisión de datos, cómo buses o cables que interconectan puertas logicas.

Valores Almacenados¶

Existen 4 distintos valores que pueden ser almaenados en las variables de Verilog:

Valor	Representación
0	Representa un cero lógico
1	Representa un uno lógico
x	Representa un valor lógico desconocido (podría ser 1 ó 0)
z	Representa un estado de alta impedancia

Nets¶

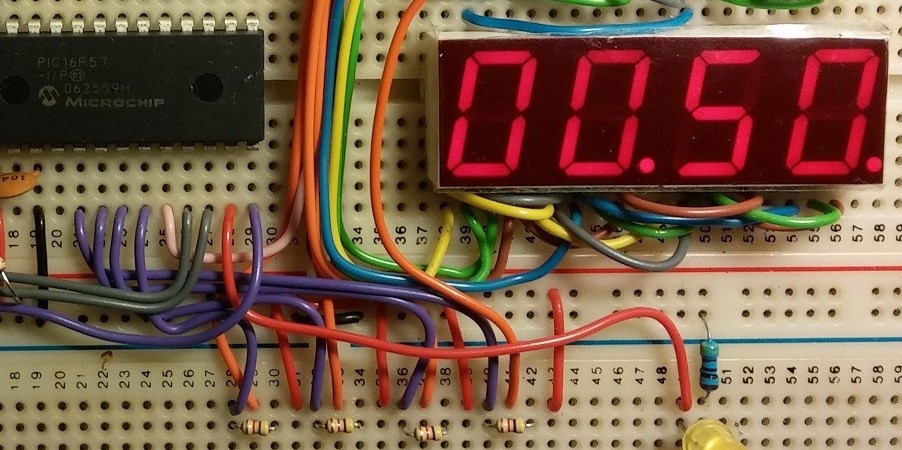

Los nets son uno de los dos principales tipos de datos presentes en Verilog. Son utilizados para realizar las conexiones entre elementos, ya sean compuertas lógicas o módulos definidos por el usuario. Existen distintos tipos de nets, sin embargo el más utilizado es wire. Un wire en verilog cumple una función similar a los cables que se utilizan en una protoboard para conectar distintos componentes entre sí.

Un único wire en verilog es instanciado de la siguiente forma:

wire <nombre>;

Sin embargo existen muchas situaciones donde es útil juntar varios wires para transmitir más de un bit, haciendo uso de la misma instancia. Para esto, se puede instanciar un wire de la siguiente manera:

wire [3:0] vectWire

De esta forma, vectWire se trata como un vector de 4 elementos. Cada elemento del arreglo puede ser accesado de forma individual:

vectWire[0] //Primer elemento
vectWire[1] //Segundo elemento
vectWire[2] // ...
vectWire[3]

Variables¶

Las variables son el otro tipo de dato presente en Verilog. Son una abstracción de un elemento de almacenamiento, por ejemplo un flip-flop. En este caso el tipo de variable mas utilizado en Verilog es el reg, utilizado para modelar registros.

Los registros pueden almacenar valores y son instanciados de igual forma que los wires:

reg r0;         //Registro de 1 bit
reg [3:0] d0;   //Registro de 4 bits
reg [7:0] d1;   //Registro de 8 bits

Asignaciones bloqueantes y no-bloqueantes¶

En Verilog hay dos formas distintas de realizar las asignaciones, bloqueantes y no bloqueantes. Para una asignación bloqueante se utiliza el operador =. Para asignaciones no bloqueantes se utiliza el operador <=.

Asignaciones bloqueantes¶

Las asignaciones bloqueantes se denominan así porque ninguna otra asignación es realizada hasta que se termine de realizar la asignación actual. Por ejemplo, considere el siguiente código:

a = b;
c = a;

En ese caso, la segunda asignación no es realizada hasta que se completa la primera, por lo que en Verilog el resultado final de esas dos asignaciones bloqueantes sería que c == b. Debido a este comportamiento, las asignaciones bloqueantes son utilizadas para describir lógica combinacional.

Asignaciones no bloqueantes¶

Las asignaciones no bloqueantes se realizan todas simultáneamente, considere el siguiente código:

a <= b;
c <= a;

En este caso, ambas asignaciones se realizan simulatáneamente, por lo que en este caso no se puede decir que c == b, ya que existe una condición de carrera. Por esta razón este tipo de asignaciones son utilizadas para describir lógica secuencial.

Bloques Always¶

Los bloques always en Verilog son utilizados para especificar las acciones a ejecutar en el código; asignaciones, desplazamientos e incluso pueden contener sentencias condicionales como las que se detallarán más adelante.

La sintáxis de los bloques always se detalla a continuación:

always @ (<evento>) begin
    //Sentencias a ejecutar
end

Aunque se declaren múltiples bloques always dentro del código, en Verilog solo existe un único bloque always. Para realizar la distinción entre lógica secuencial y combinacional, se utiliza la lista de sensitividad. La lista de sensitividad es una expresión que define cuando el código dentro del bloque always definido ha de ser ejecutado. A continuación se muestran ejemplos de eventos que pueden ser incluidos en la lista de sensitividad.

Para lógica combinacional compleja:

always @(*) begin //El evento * se cumple continuamente
    p = a ^ b;    //Todas estas asignaciones se realizan continuamente
    g = a & b;    //Para logica combinacional usamos asignaciones bloqueantes
    s = p ^ cin;
    cout = g | (p & cin);
end

Para lógica secuencial:

always @(posedge clk) begin //Este evento representa los flancos positivos de la señal clk
    n1 <= d;                //Estas asignaciones se realizan en cada flanco positivo de clk
    q <= n1;                //Para logica secuencial usamos asiganciones no bloqueantes
end

Diseño Secuencial¶

En Verilog, al igual que en otros lenguajes de programación como C o Python, existen sentencias condicionales para el control del flujo del código, que permiten describir el funcionamiento de los circuitos secuenciales que se deseen implementar.

If-Then-Else¶

Esta sentencia condicional permite ejecutar ciertos bloques de código, en caso de que se cumpla alguna condición definida.

La expresión se considera verdadera para cualquier valor no incluido en: [0, x, z]
Si la expresión evaluada es verdadera, se ejecturá todo el código dentro del bloque if respectivo
Si la expresión evaluada es falsa el código dentro del bloque if no será ejecutado
En presencia de un bloque else, si la expresión evaluada es falsa, se ejecutará el código dentro del bloque else

La sintáxis para estos bloques se puede observar a continuación:

// Para una única expresión:
if ([expresión]) begin
    // código a ejectuar sí la expresión es verdadera
end

// Para una única expresión con bloque 'else':
if ([expresión]) begin
    // código a ejectuar sí la expresión es verdadera
end else begin
    // código a ejectuar sí la expresión es falsa
end

// Para multiples expresiones con bloque 'else':
if ([expresión0]) begin
    // código a ejecutar si expresión0 es verdadera
end else if ([expresión1]) begin
    // código a ejecutar si expresión1 es verdadera
end else begin
    // código a ejecutar si ninguna expresión es verdadera
end

Importante: Un bloque If-Else incompleto puede generar latches a la hora de generar la implementación en hardware del circuito. Un bloque If-Else se considera incompleto cuando no posee un bloque else que asigne valores a todas las variables involucradas en los bloques if. Los latches son problemáticos, ya que pueden generar comportamientos inesperados en el circuito debido a condiciones de carrera indeseadas.

Los latches se generan ya que una asignación en un bloque if sin un else implica que el valor debe mantenerse sin cambios para cualquier condición distinta de la definida en el if. Considere el siguiente ejemplo:

module implied_latch (en, d, q);
    input en, d;
    output reg q;

    always @ (en or d) // Si 'd' o 'en' cambian, se ejecuta la siguiente linea
        if (en) begin  // Si en == 1, se actualiza el valor de 'q'
            q = d;
        end
endmodule

En ese caso, el valor de q se mantiene y no es actualizado constantemente para cualquier condición, por lo que se tiene un latch inferido:

Sentencia Case¶

En Verilog la sentencia case se implementa de la siguiente manera:

case (<expresión>)
    case_1: //Sentencia a ejecutar en el caso 1
    case_2: begin
        //Multiples sentencias a ejecutar en el caso 2
    end
    default: //Código a ejecutar por defecto
endcase

De forma su funcionamiento consiste en evaluar la expresión dada, si esta es igual a alguno de los casos dados, se ejecuta el código correspondiente a este caso. De no ser así, se ejecuta el código por defecto.

A continuación se presenta la implementación de un módulo multiplexor en Verilog haciendo uso de una sentencia case:

module mux (a, b, c, sel, out);
    //Mux de 3 entradas
    input [2:0] a, b, c;
    //Selector de 2 bits
    input [1:0] sel;
    //Salida del Mux
    output reg [2:0] out;
    //Este bloque se ejecuta cuando cambia cualquiera de las señales de entrada
    always @ (a,b,c,sel) begin
        case(sel) //Nuestra expresión a comparar es el valor de sel
            2'b00:   out = a;
            2'b01:   out = b;
            2'b10:   out = b;
            default: out = 0; //si sel no es 0,1 o 2, out = 0
        endcase
    end
endmodule

System Tasks/Functions¶

Estas son funciones utilizadas, entre otras cosas, para manejar el flujo de la simulación. Son normalmente utilizadas dentro de un módulo tester encargado de generar las señales de prueba para validar el funcionamiento de los demás módulos (descrito en detalle en la sección Escribiendo un Programa Sencillo). De especial interés para nuestros alcances son las sigueintes funciones:

$dumpfile(<filepath/filename>)¶

Esta función permite indicar al archivo donde se han de guardar los resultados de la simulación. Se especifica un archivo con extensión .vcd, el cuál puede ser visualizado por GTKWave:

$dumpfile("resultados.vcd");

$dumpvars¶

De esta manera indicamos que se descarguen todos los valores de las variables del diseño al archivo especificado por medio de $dumpfile():

$dumpfile("ff_d.vcd");
$dumpvars;

$finish¶

Este comando indica el punto donde se ha de finalizar la simulación, para que esta no sea enciclada indefinidamente dentro de algún bloque always.

Teniendo estos conceptos claros, podemos continuar a la sección Escribiendo un Programa Sencillo, para ver estos fundamentos aplicados al proceso de descripción, compilación y validación del funcionamiento de un flip-flop tipo D.
